Hallo Oliver
Ich habe mich heute mal mit dem Display beschäftigt und ich haben auch die LCD-I2C Modul wie du gesagt hast bestellt..
Von den Anschlüssen her sehich kein Problem am Display aber die Anschlüsse find ich auf den AVR Net Io board nirgens...
Wo müssen die den angeschlossen werden wahrscheinlich auf EXT oder und dann so oder?
Pin 1----- auf -----GND
Pin 2----- auf -----+5 Volt
Pin 6----- auf -----SCL
Pin 5----- auf -----SDA
Danke dir
Elektronik2000.de Forum
» E2000 - Software (Altes System)
» E2000-NET-IO-Control
Temperatur Eingang wie einstellen
» E2000 - Software (Altes System)
» E2000-NET-IO-Control
Temperatur Eingang wie einstellen | Seiten (6): « 1 [2] 3 4 5 6 » |
| Autor | Beitrag |
 13.02.2013 - 15:14:43 Uhr |
|
Gexle
 ThemenstarterRegistriert seit: Januar 2013
Beiträge: 428 |
|
 |
|
|
|
|
|
13.02.2013 - 18:22:27 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Oder Benötige ich das Teil hier für Anschluss
http://www.elektronik2000.de/forum/thread.php[...]ht=lcd%2Bi2c%2Bmodul |
|
|
|
|
|
|
|
|
13.02.2013 - 19:08:10 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Habs nach lagen suchen gefunden.
Pins, vom EXT-Wannenstecker, die Du für das Display brauchst sind Pin1= SCL Pin2= SDA Pin9= Masse Pin10=+5Volt mfg |
|
|
|
|
|
|
|
|
14.02.2013 - 14:42:49 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Hallo

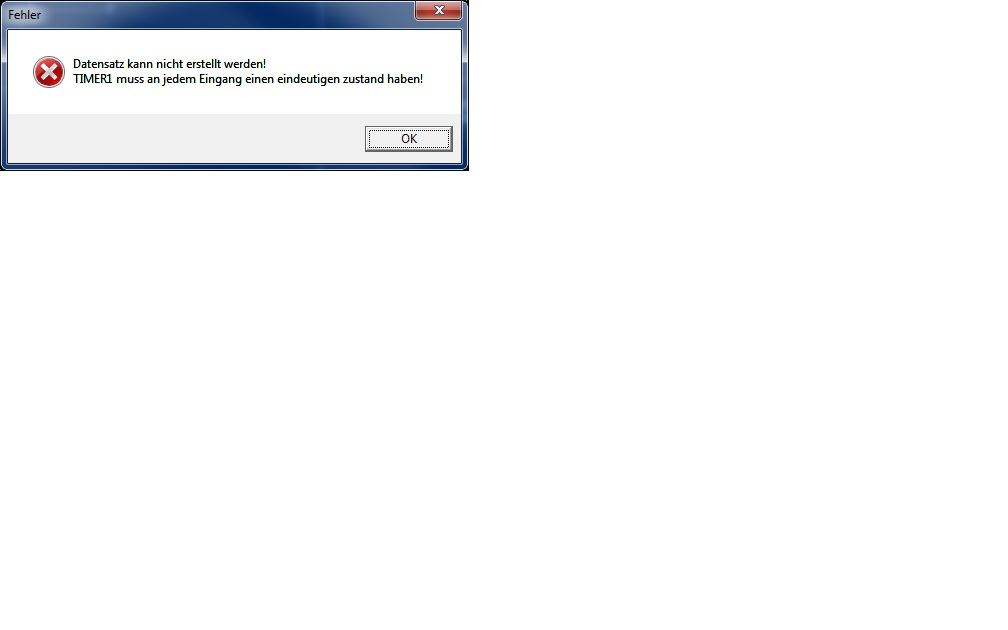

Habe heute den Bausatz bekommen zusammengebaut und alles läuft soweit.. Aber ich wollte jetzt mein Programm übertragen auf das AVR aber es kommt immer diese Fehlermeldung.. Verbunden bin ich mit dem Modul aber übertragen geht nicht... |
|
|
|
|
|
|
|
|
14.02.2013 - 14:44:33 Uhr |
|
Tropby
(Administator)
 Registriert seit: September 2009
Beiträge: 967 |
|
|
Hallo Gexle,
du musst bei einem Timer alle Eingänge beschatet haben. Sonst kann der Atmel diesen nicht richtig ausführen. Nimm am besten einen NUM-F mit dem Wert 0. mfg Tropby _________________________ Elektronik2000.de | Software-Entwickler |
|
|
|
|
|
|
|
|
14.02.2013 - 14:47:22 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Hallo

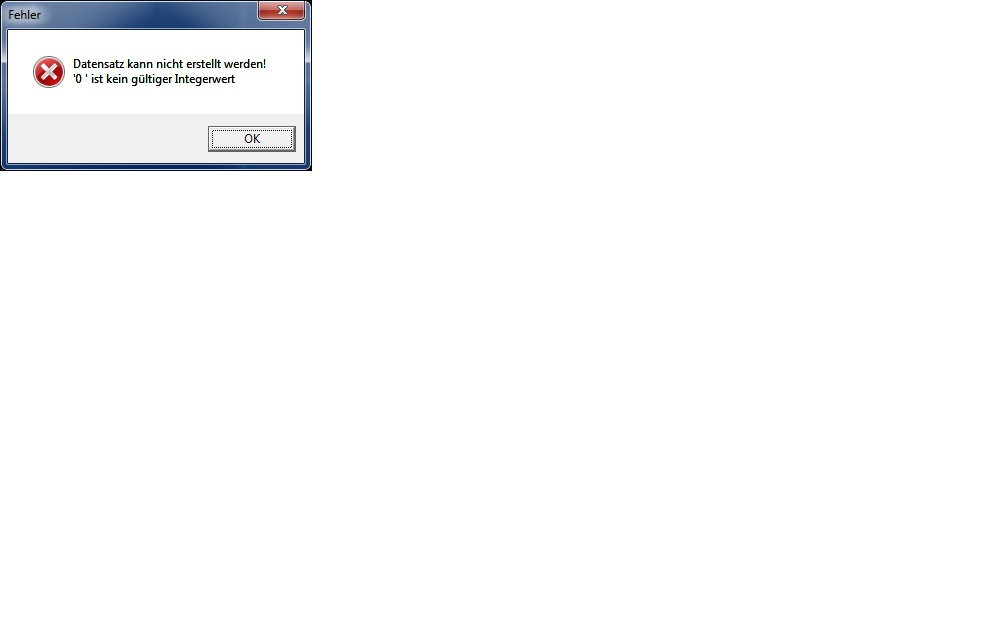

Danke dir Num-f ist das auch eine Zeit verzögerung?? Habe dem Num-f jetzt an den Timer angehängt aber jetzt kommt einer andere Meldung.. Ich lad dir mal mein File hoch kannst mal schauen bitte.. |
|
|
|
|
|
|
|
|
14.02.2013 - 14:50:49 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Schau mal
|
|
|
|
|
|
|
|
|
14.02.2013 - 14:58:44 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|

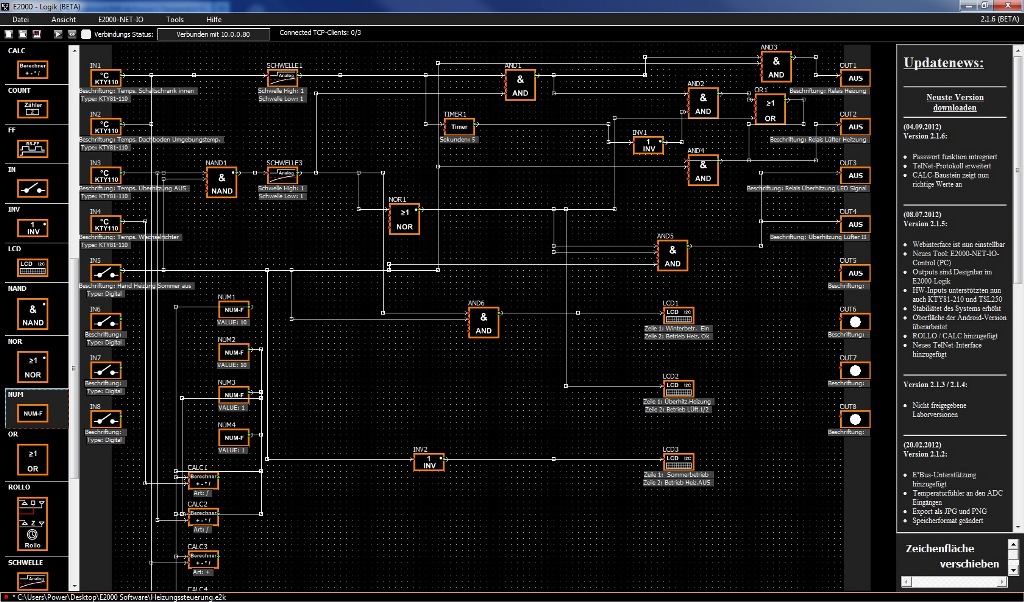

Das wäre das Schaltbild
|
|
|
|
|
|
|
|
|
14.02.2013 - 15:39:03 Uhr |
|
|
Tropby
(Administator)
Registriert seit: September 2009
Beiträge: 967 |
|
|
Hallo Gexle,
da hast du scheinbar einen Bug gefunden. Ändere bitte den Wert von NUM mal auf 1 und dann wieder auf 0. Dann sollte es gehen. Hinter der 0 ist in dem Fall noch ein Leerzeichen. Diese verhindert, dass die 0 als zahl erkannt wird und verursacht den Fehler. Ich werden dies aufnehmen in die ToDo-Liste mfg Tropby _________________________ Elektronik2000.de | Software-Entwickler |
|
|
|
|
|
|
|
|
14.02.2013 - 16:07:47 Uhr |
|
|
Gexle
Themenstarter Registriert seit: Januar 2013
Beiträge: 428 |
|
|
Hallo
Danke dir aber das funzt auch nicht.... Gibts irgendwas anderes?? mfg |
|
|
|
|
|
|
|
